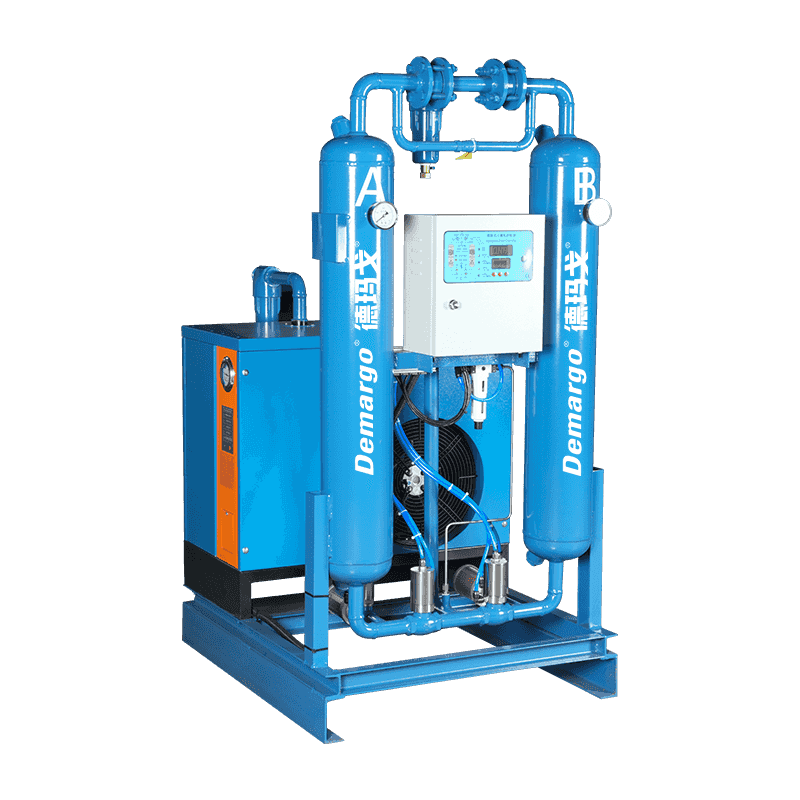

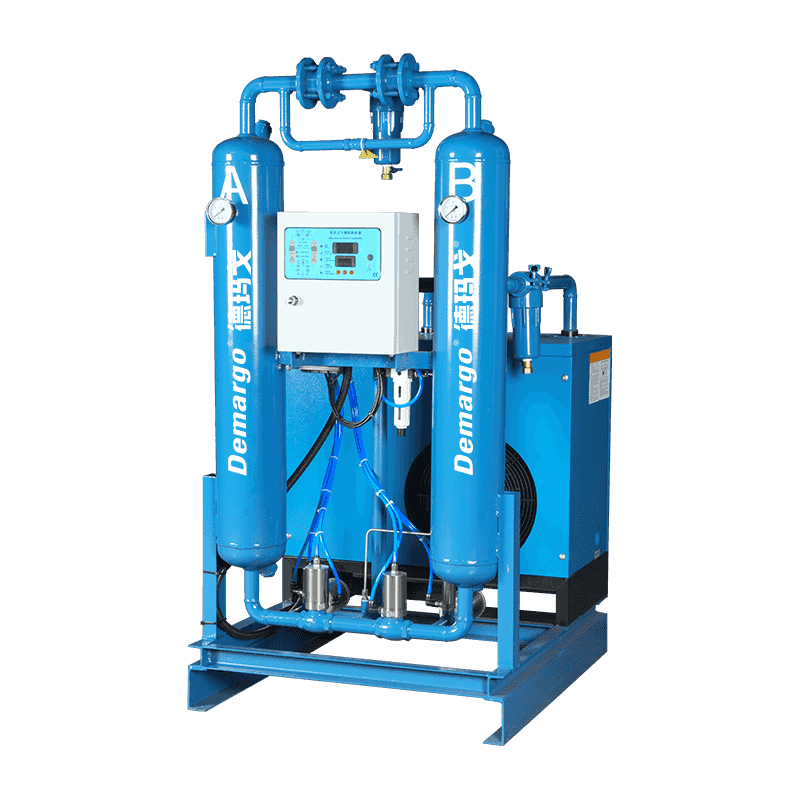

V kombinovanom stroji bez teplého stlačeného vzduchu najskôr vstúpi do predkuleru v studenej sušičke, aby sa vymenil teplo so suchým stlačeným vzduchom zo sušičky, takže sa zvyšuje teplota suchého stlačeného vzduchu a zároveň sa odstráni teplota komprimovaného vzduchu, ktorý sa znižuje, a časť sa zníži teplota v stlačení stlačeného vzduchu. Potom vstúpi do výparníka na výmenu tepla, aby sa stlačený vzduch ochladil na teplotu bodu rosy asi 5 ° C. Väčšina vody, oleja a niektorých nečistôt v stlačenom vzduchu sa tu kondenzuje a vzduch a voda sú oddelené separátorom vzduch-voda a potom sa voda a olej vypúšťajú automatickým odtokom. Sušený stlačený vzduch vstupuje do sušičky cez filter na odstraňovanie oleja a ďalej odstraňuje vodu do teploty bodu rosy, ktorá spĺňa požiadavky. Suchý stlačený vzduch vychádzajúci zo sušičky sa potom odstráni filtrom na odstraňovanie prachu, aby sa odstránilo malé množstvo prachu generovaného sušičom a vráti sa do predkinuára v studenej sušičke, aby ochladil horúca a vlhká vzduch, aby sa mohla zvýšiť jeho teplota, čo je tiež prospešné pre regeneráciu sušiča. Zároveň môže vyhrievaný suchý stlačený vzduch tiež zabrániť tomu, aby sa kondenzácia vyskytla v sprostredkovacom potrubí.
Dopyt
Popis produktu
| Vstupný tlak | 0,6 ~ 1,0 MPa |
| Tlak na výstupný rosný bod | -40 ~ -70 ℃ |
| Pokles tlaku | ≤0,05 mPa |
| Teplota životného prostredia | ≤ 32 ℃ |
| Teplota vstupného vzduchu | ≤ 45 ℃ |
| Objem vzduchu | 3 ~ 5% |
| Model | Dm15zh | Dm26zh | Dm40zh | Dm65zh | Dm85zh | DM110ZH | DM130ZH | DM150ZH | DM200ZH | Dm300zh | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacita (NM 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Letecké spojenie | Zg1 " | Zg1 " | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Power kompresora (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Rýchlosť cirkulácie chladiacej vody | Nútené chladenie vzduchu | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Napätie (V/Hz) | 220/50 alebo 380/50 | 380/50 | |||||||||||||||||
| Čistá hmotnosť (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Rozmery (mm) | Dĺžka | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Šírka | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Výška | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
