Pracovný princíp (spracovateľská kapacita 4-8 m 3 /min)
1. Kondenzovaný vzduchový vzduch obsahujúci olej vstupuje do komory dekompresie cez vstup vody.
2. Tlak systému sa uvoľňuje v dekompresnej komore a kondenzát pomaly vstupuje do filtračnej komory.
3. Prvok absorpcie oleja vo filtračnej komore absorbuje a filtruje väčšinu olejových kvapôčok v kondenzáte.
4. Kondenzát obsahujúci iba stopové množstvá oleja sa potom filtruje a čistí prvkom čistenia filtra.
5. Filtrovaný kondenzát je priamo prepustený cez výstup vody.
Pracovný princíp (kapacita spracovania 15-70 m 3 /min)
1. Kondenzovaný vzduchový vzduch obsahujúci olej vstupuje do komory dekompresie cez vstup vody. Tlak systému sa uvoľňuje v dekompresnej komore a kondenzát prúdi do komory pred separačnou.
2. Kondenzát v komore pred separačnou je automaticky oddelený podľa inej gravitácie oleja a vody.
3. Nepretržitá vrstva oleja na zhrubke na hornej vrstve vstupuje do hlavne skladovania oleja cez prepadové zariadenie.
4. Kondenzát s najmenším olejom v dolnej vrstve vstupuje do primárnej filtračnej nádrže cez inú prepadovú rúrku, ktorá absorbuje a filtruje väčšinu olejových kvapôčok.
5. Kondenzát obsahujúci iba stopové množstvá tokov oleja do sekundárnej filtračnej nádrže na dokončenie filtrácie a čistenia.
6. Filtrovaný kondenzát je priamo prepustený cez výstup.
Dopyt

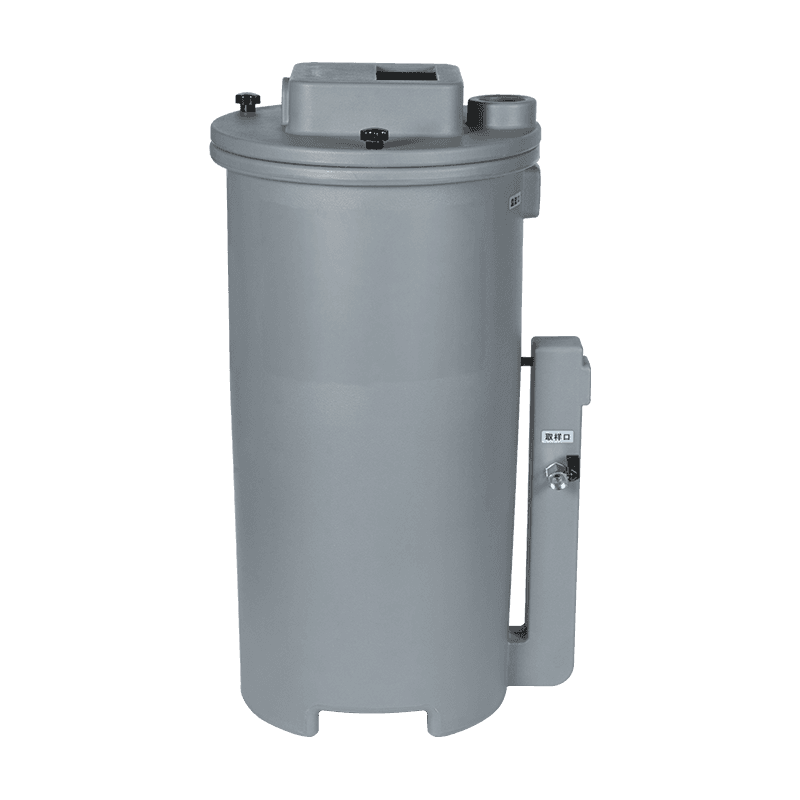

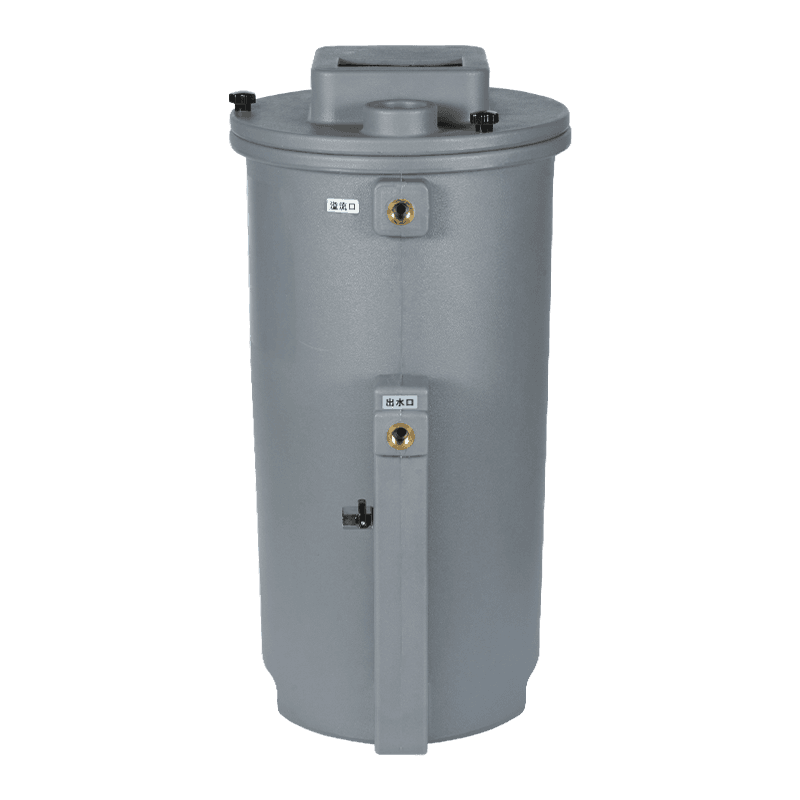

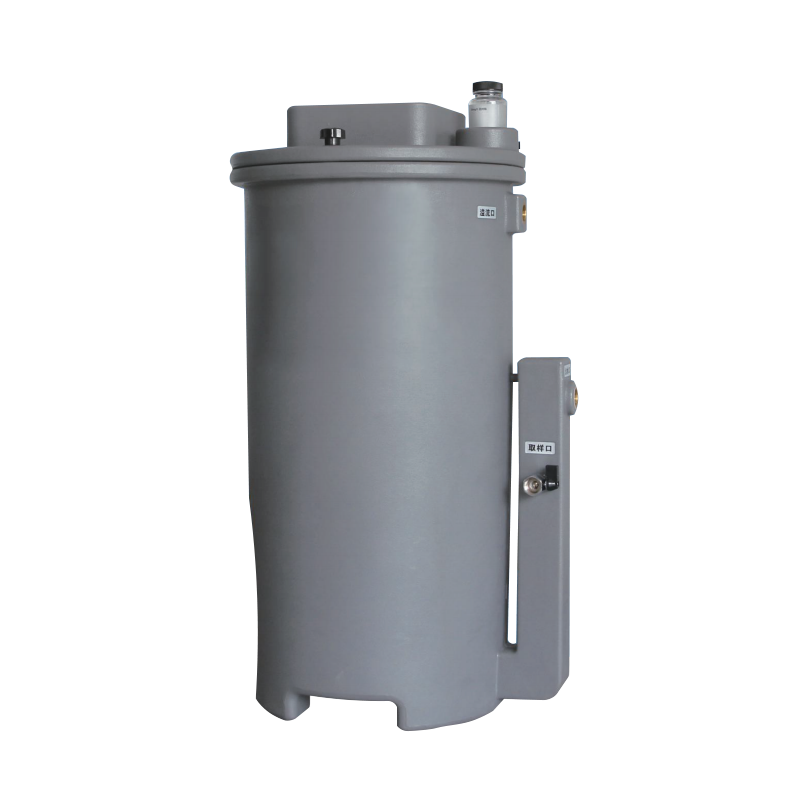

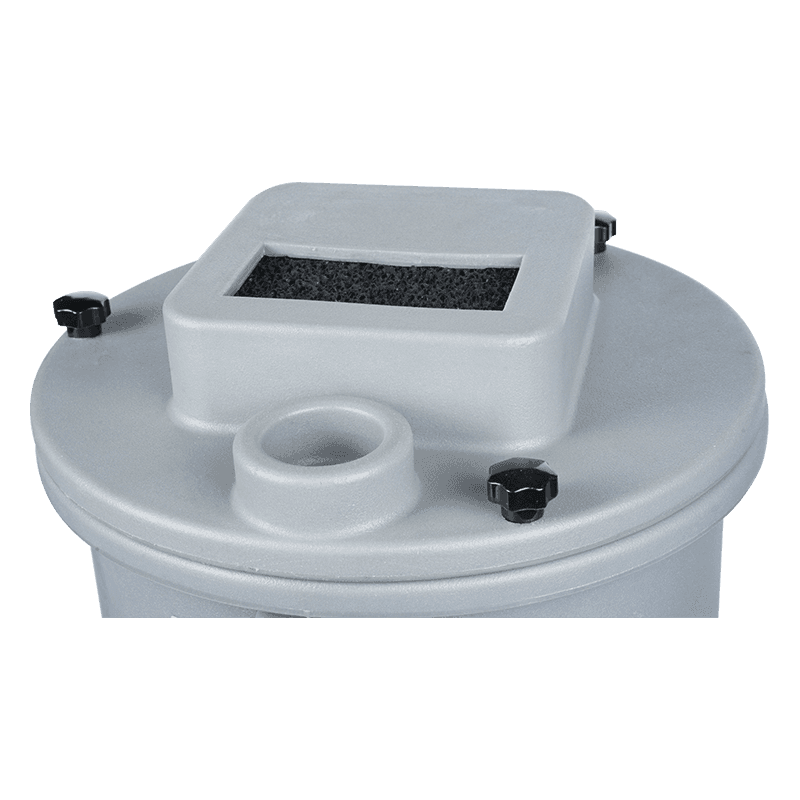

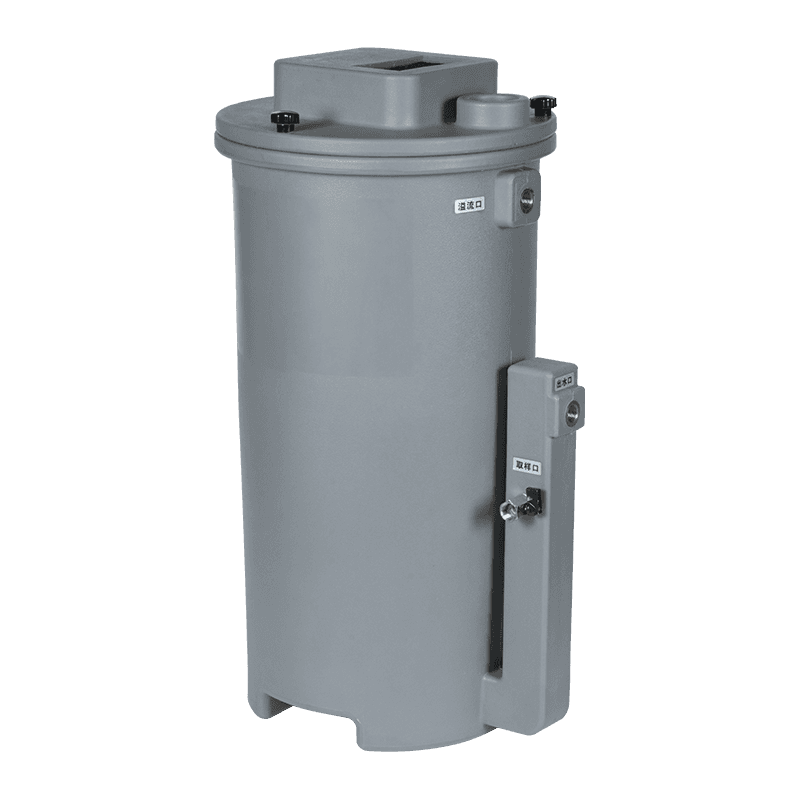

Popis produktu
| LS STADAČKA SECEKROVATEĽNÝCH OILOVÝCH VÝROBNÝCH | ||||||
| Model | Ls4 | Ls8 | LS15 | Ls30 | LS45 | Ls70 |
| Tok skrutkovania (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Priemer vody | G1/2 " | G1/2 " | 2 × g1/2 " | 2 × g1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Priemer vody | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Priemer oleja | - | - | DN40 | DN40 | DN40 | DN40 |
| Pracovná teplota | 5 ℃ ~ 60 ℃ | |||||
| Maximálny pracovný tlak | 16bar | |||||
| Materiál | Pešo | |||||
| Celkové rozmery (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Hmotnosť (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
