Väčšina rozhovorov o kvalite stlačeného vzduchu začína filtráciou častíc a prenosom oleja, ale vlhkosť je často premennou, ktorá určuje, či proces uspeje alebo zlyhá. Tlakový rosný bod, bežne skrátený PDP, popisuje teplotu, pri ktorej vodná para vo vnútri vedenia stlačeného vzduchu začína kondenzovať. Keď je PDP nad najnižšou okolitou teplotou v potrubnej sieti, kondenzácia sa tvorí vo vnútri samotného potrubia, nielen v mieste použitia.
Vo výrobných prostrediach citlivých na vlhkosť, ako je montáž elektroniky, farmaceutické balenie a prívod vzduchu pre presné prístroje, môže aj niekoľko stupňov odchýlky PDP priniesť dostatok zvyškovej vlhkosti na zníženie kvality produktu. Jediný prípad kondenzácie vo vzduchovom potrubí môže preniesť častice hrdze, stojatú vodu alebo biologický rast po prúde do pneumatického nástroja, rozprašovacej trysky alebo utesneného krytu nástroja.
Tento článok sa zaoberá tým, ako sa technológie sušenia vrstvia, aby sa dosiahli rosné body, ktoré jednostupňový systém nedokáže sám dosiahnuť, a ako sa toto vrstvenie premieta do merateľného zvýšenia spoľahlivosti pre náročné aplikácie.
Okolitý vzduch vždy nesie vodnú paru a stláčanie tohto vzduchu vlhkosť skôr koncentruje, než ju odstraňuje. Pomer zhruba sedem ku jednej je typický, keď je vzduch stlačený z atmosférického tlaku na štandardný pracovný tlak, čo znamená, že rovnaký objem vodnej pary je teraz zabalený do oveľa menšieho priestoru. Bez úpravy táto koncentrovaná para kondenzuje, akonáhle sa vzduch ochladí kdekoľvek po prúde, či už vo vnútri potrubia, krytu filtra alebo nástroja.
Základnou funkciou každej fázy sušenia je znížiť tlakový rosný bod pod najnižšiu teplotu, s ktorou sa vzduch stretne po opustení sušičky. Fázy sušenia v chladiarenskom štýle sa zvyčajne zameriavajú na tlakový rosný bod v rozsahu od troch do desiatich stupňov Celzia, čo je dostatočné pre bežný dielenský vzduch, pneumatické nástroje a väčšinu vonkajších potrubí v miernom podnebí.
Kde tento jediný stupeň zaostáva, je to v aplikáciách, kde okolité prostredie klesá hlboko pod bod mrazu, ako sú vonkajšie prístrojové linky v chladnom podnebí, alebo kde samotný proces vyžaduje oveľa suchší prúd vzduchu, ako je manipulácia s práškom, optické poťahovanie alebo výroba baliacich fólií citlivých na vlhkosť. V týchto prípadoch samotný chladiaci stupeň nemôže dosiahnuť požadovaný rosný bod a je potrebný sekundárny sušiaci mechanizmus.
| Typ aplikácie | Typické požadované PDP | Jednostupňové dostatočné |
|---|---|---|
| Všeobecné dielenské náradie | 3C až 10C | áno |
| Vonkajšie potrubie, mierna klíma | 0 C až 3 C | Často |
| Vonkajšie potrubie, studená klíma | -20 C alebo menej | Nie |
| Elektronické alebo optické procesy | -40 C alebo menej | Nie |
| Manipulácia s liekmi alebo práškami | -40 °C až -70 °C | Nie |
Adsorpčná sušička využíva pevný sušiaci materiál, bežne aktivovaný oxid hlinitý alebo molekulové sito, na fyzické viazanie molekúl vody na svoj povrch, keď vzduch prechádza cez náplň. Na rozdiel od chladiaceho chladenia, ktoré sa spolieha na znižovanie teploty, aby kondenzovala voda, adsorpcia sa spolieha na povrchovú chémiu sušidla, ktorá odstraňuje paru priamo z prúdu vzduchu. Tento mechanizmus umožňuje adsorpčným systémom dosiahnuť oveľa nižšie rosné body, často v rozsahu od mínus štyridsať do mínus sedemdesiat stupňov Celzia, v závislosti od typu sušidla a spôsobu regenerácie.
Konfigurácia dvojitej veže je štandardnou architektúrou pre nepretržitú prevádzku. Zatiaľ čo jedna veža aktívne suší prichádzajúci prúd vzduchu, druhá veža sa regeneruje, čo znamená, že z jej nasýteného vysúšacieho lôžka je odvádzaná nahromadená vlhkosť, takže môže byť opäť uvedená do prevádzky. Používajú sa dva bežné spôsoby regenerácie:
Veže si prepínajú úlohy v časovom cykle alebo cykle spúšťanom rosným bodom, takže výstupný prúd vzduchu zostáva nepretržite suchý, aj keď sa vysúšacie lôžko vo vnútri každej veže pohybuje cez svoje vlastné saturačné a regeneračné fázy.
Pretože adsorpcia závisí od konečného povrchu sušidla, účinnosť systému do značnej miery závisí od podmienok nasávaného vzduchu. Predfiltrácia na odstránenie objemových kvapalných a olejových aerosólov pred vežami predlžuje životnosť sušidla a zachováva dosiahnuteľný rosný bod v priebehu času, čo je dôvod, prečo sú adsorpčné sušičky takmer vždy inštalované za primárnym chladiacim alebo separačným stupňom, a nie priamo za kompresorom.

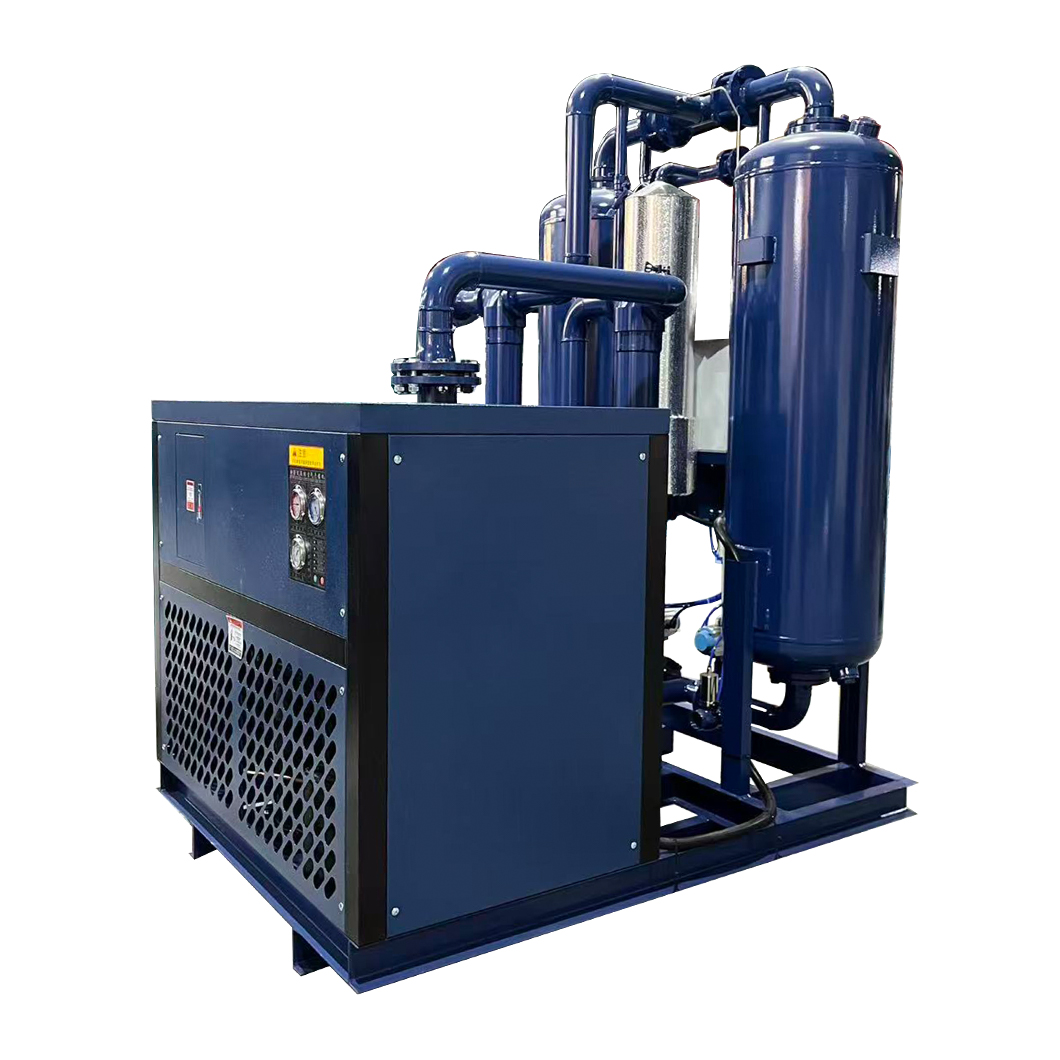

Kombinovaný systém integruje primárny chladiaci alebo separačný stupeň so sekundárnym adsorpčným stupňom do jedného skonštruovaného balíka namiesto toho, aby sa s nimi zaobchádzalo ako s dvoma nezávisle veľkými a inštalovanými jednotkami. Primárny stupeň zvláda väčšinu vlhkosti, odstraňuje väčšinu vodnej pary a objemového kondenzátu skôr, ako sa vzduch dostane do vysúšacích lôžok. Adsorpčný stupeň potom potrebuje iba odstrániť zostávajúcu, oveľa menšiu časť pary, aby sa dosiahol ultranízky rosný bod.
Tento postupný prístup má priamu praktickú výhodu: znižuje zaťaženie vlhkosťou v lôžkach sušiaceho prostriedku, čím sa predlžuje interval medzi regeneračnými cyklami a znižuje sa množstvo preplachovacieho vzduchu spotrebovaného počas regenerácie bez tepla. V terénnych údajoch zozbieraných vo všeobecných priemyselných zariadeniach sa uvádza, že spárovanie fázy predchladenia pred adsorpciou znižuje spotrebu preplachovacieho vzduchu o zmysluplnú rezervu v porovnaní so samotným adsorpčným sušením, pretože na jeden cyklus je potrebné desorbovať menej vody.
Usporiadanie chladiaceho procesu pred adsorpciou nielenže zlepšuje rosný bod, ale chráni ekonomiku celého systému znížením náročnosti na prácu sušiaceho lôžka v každom cykle.
Kombinované jednotky sú zvyčajne špecifikované ako jedna stopa so zdieľanými ovládacími prvkami, čo tiež zjednodušuje monitorovanie rosného bodu. Jediný snímač umiestnený na koncovom výstupe poskytuje presné údaje o výkone systému, namiesto toho, aby vyžadoval samostatné monitorovacie body naprieč dvoma nezávisle riadenými jednotkami.
Výber medzi samostatným chladiarenským stupňom, samostatným adsorpčným stupňom alebo kombinovaným balením závisí od cieľového rosného bodu, zaťaženia vlhkosťou a tolerancie prevádzkových nákladov zariadenia. Nižšie uvedená tabuľka sumarizuje praktické kompromisy.
| Technológia | Typický rozsah PDP | Energetický profil | Najlepšie fit |
|---|---|---|---|
| Iba v chlade | 3C až 10C | Nižšie prevádzkové náklady | Všeobecný rastlinný vzduch, nástroje |
| Len adsorpcia | -40 °C až -70 °C | Vyššie v dôsledku čistenia alebo tepelných strát | Studené podnebie alebo linky suchého procesu |
| Kombinovaný systém | -40 °C až -70 °C | Znížená oproti samotnej adsorpcii | Vysokoobjemový suchý vzduch s reguláciou nákladov |
Zariadeniam, ktoré potrebujú ochranu len pred občasným prechladnutím, je často vhodný samostatný chladiaci stupeň za predpokladu, že potrubie je dobre izolované a nevedie cez nevykurované vonkajšie priestory. Zariadenia s nepretržitým veľkoobjemovým dopytom po suchom vzduchu, ako sú linky na vytláčanie fólií alebo výroba káblov z optických vlákien, majú tendenciu dosahovať rýchlejšiu návratnosť investícií z kombinovaného balíka, pretože znížené straty preplachovacieho vzduchu sa spájajú s tisíckami prevádzkových hodín ročne.
Výber konfigurácie sušenia by mal začať aktuálnou požiadavkou na výstupe, nie menovitým výkonom kompresora. Niekoľko otázok pomôže zúžiť rozhodnutie:
Pre citlivé riadiace systémy dodávajúce prístrojový vzduch mnohé špecifikácie vyžadujú rosný bod najmenej desať stupňov Celzia pod najnižšou očakávanou teplotou okolia ako bezpečnostnú rezervu. Táto rezerva zodpovedá kolísaniu tlaku a posunu snímača v priebehu času a je to jeden z najbežnejších dôvodov, prečo zariadenia prechádzajú z jednostupňového na kombinovaný prístup sušenia, aj keď sa vypočítaná minimálna požiadavka zdá byť len nepatrne nižšia, ako môže poskytnúť samotné chladenie.
Výkon akéhokoľvek systému založeného na adsorpcii postupne klesá, keď sa vysúšacie lôžko blíži k nasýteniu a táto degradácia nie je vždy viditeľná bez aktívneho monitorovania. Rosný bod, ktorý v priebehu týždňov alebo mesiacov stúpa nahor, je oveľa bežnejší ako náhle zlyhanie, a preto spoliehanie sa na pevný časovač regenerácie bez overenia rosného bodu môže spôsobiť, že zariadenie bude vystavené pomalému, nezistenému úniku vlhkosti.
Praktické kroky na riadenie výkonu vysúšadla počas životnosti systému zahŕňajú:
Zabránenie kondenzácii po prúde je v konečnom dôsledku skôr záležitosťou konzistencie než špičkového výkonu. Systém, ktorý dosiahne vynikajúci rosný bod v prvý deň, ale počas nasledujúceho roka sa nepozorovane posunie nahor, poskytuje malú praktickú ochranu v porovnaní so systémom, ktorý je monitorovaný a udržiavaný tak, aby udržal stabilný overený rosný bod počas celého servisného intervalu.
Tlakový rosný bod sa meria pri skutočnom prevádzkovom tlaku systému stlačeného vzduchu, zatiaľ čo atmosférický rosný bod sa vzťahuje na rovnaký vzduch pri štandardnom atmosférickom tlaku. Pretože kompresia koncentruje vlhkosť, tlakový rosný bod daného prúdu vzduchu je vždy vyšší ako jeho ekvivalentný atmosférický rosný bod, a preto špecifikácie stlačeného vzduchu odkazujú skôr na PDP ako na atmosférický rosný bod.
Systémy s nižším rosným bodom vo všeobecnosti spotrebúvajú viac energie stratou čistiaceho vzduchu alebo prevádzkou ohrievača a vyžadujú starostlivejšiu údržbu sušidla. Špecifikácia systému výrazne nad rámec toho, čo proces skutočne potrebuje, zvyšuje priebežné prevádzkové náklady bez zodpovedajúceho prínosu v oblasti kvality alebo spoľahlivosti, takže prispôsobenie cieľového rosného bodu skutočnej požiadavke nadol je nákladovo efektívnejší prístup.
Service life varies with air quality, contamination load, and operating cycles, but desiccant media in a well-maintained system with proper pre-filtration commonly remains effective for several years before replacement is needed. Facilities with poor upstream filtration or frequent oil carryover typically see shorter desiccant life and should budget for more frequent inspection.
In many cases an adsorption stage can be added downstream of an existing refrigerated dryer to create an effectively combined configuration, provided the existing unit has adequate capacity and the piping layout allows for the additional footprint. A proper capacity assessment of the existing primary stage is recommended before adding a secondary drying stage.
Sudden dew point rise is most often caused by a failed or bypassed regeneration cycle, a cracked or channeled desiccant bed allowing air to bypass the media, or a upstream pre-filter failure that overwhelms the desiccant with liquid water or oil. Checking these three areas in sequence typically identifies the root cause quickly.
